N-14 | 半导体开关器件：BJT 与 MOS 的原理区别、选型及应用场景

BJT 和 MOSFET 是嵌入式硬件中最常用的两种半导体开关。理解它们的控制机理差异、损耗来源和温度特性，是正确选型和设计驱动电路的前提。

一、BJT 与 MOS 的五大核心区别

1.1 控制方式

| 器件 | 控制类型 | 核心特征 | |------|---------|---------| | BJT | 电流控制型 | 持续输入基极电流 Ib 才能维持导通；Ic = β × Ib | | MOS | 电压控制型 | G、S 之间绝缘（SiO₂），稳态下无电流；靠 Vgs 电场控制沟道导通 |

工程含义：BJT 需要基极限流电阻持续提供电流，增加功耗和元件数；MOS 的栅极在稳态下几乎不取电流，特别适合 MCU 引脚直接驱动（只在开关瞬间有充放电电流）。

1.2 输入阻抗

| 器件 | 输入阻抗 | 对前级的影响 | |------|---------|------------| | BJT | 低（kΩ 级） | 前级驱动负载重，需要考虑基极电流预算 | | MOS | 极高（MΩ~GΩ） | 前级 MCU 引脚几乎无负载压力 |

1.3 导通损耗

| 器件 | 导通模型 | 特性 | |------|---------|------| | BJT | 固定导通压降 Vce(sat) ≈ 0.2~0.7V | 大电流下功耗 P = Vce(sat) × Ic 发热明显 | | MOS | 导通电阻 Rds(on) | 电流越大压降越大（V = I × Rds(on)），但低压大电流场景总损耗远小于 BJT |

💡 关键差异：MOS 的导通损耗随 Rds(on) 线性增长，技术进步可使 Rds(on) 做到 mΩ 级（如 AOD510 的 Rds(on) 仅 6.5mΩ）；而 BJT 的 Vce(sat) 存在物理下限。因此低压大电流场景 MOS 有压倒性优势。

1.4 温度特性

| 器件 | 温度行为 | 风险 | |------|---------|------| | BJT | 温度升高 → β↑ → 漏电流↑ | 正温度系数，容易热失控、二次击穿 | | MOS（大电流区） | 温度升高 → Rds(on)↑ → 电流↓ | 负温度系数，具备自限流能力，可并联扩流 |

这就是为什么功率 MOSFET 可以多颗并联均流，而 BJT 并联需要精密的发射极均流电阻。MOS 在大功率电源和电机驱动中全面取代 BJT。

1.5 成本

• 小信号通用场景：BJT 更便宜（如 S8050、S9013 仅几分钱）
• 低压大电流功率开关：MOS 综合成本更优（考虑散热、驱动电路简化）

二、BJT 的放大作用（工作在放大区）

2.1 适用场景

1. 低频小信号模拟放大：音频前置、微弱电压信号、仪表前置放大
2. 低成本简易放大电路：不需要高输入阻抗的场合
3. 需要极高电流放大倍数 β 的场合：微小基极电流控制较大集电极电流

2.2 关键选型参数

| 参数 | 含义 | 选型原则 | |------|------|---------| | Vceo | 集电极-发射极反向耐压 | ≥ 2 倍工作电压，留有余量 | | Ic | 最大集电极电流 | 大于峰值负载电流 | | β（hFE） | 电流放大系数 | 线性放大区需要平坦的 β 曲线 | | ft | 特征频率 | 工作频率应远低于 ft（通常 ≤ ft/10） |

📌 补充：β 不是常数——它随 Ic、温度和 Vce 变化。小信号时 β 较低，中等电流达到峰值，大电流时又下降。设计放大电路时应避免在 β 曲线的极端区域工作。

2.3 短板

• 输入阻抗低，容易对上一级信号造成负载衰减
• 温漂大（Vbe 温度系数约 −2mV/°C，β 随温度变化）
• 必须加偏置稳定电路（发射极电阻、分压偏置），否则工作点漂移严重

三、BJT 的开关作用（截止/饱和区）

3.1 适用场景

1. 小电流、低速、低成本控制：LED 指示灯、继电器小线圈、微弱通断控制（几十~几百 mA 以内）
2. MCU 引脚直接驱动：无需额外驱动电路，只需一颗基极限流电阻
3. 开关频率很低（几百 Hz 以内）：不关心开关损耗

3.2 基本驱动电路

MCU_PIN ── [R_base] ──┬── B (基极)
                     │
                    C ── 负载 ── Vcc
                    E ── GND

基极电阻计算：

Rb = (Vioh − Vbe) / Ib
Ib = Ic / β_sat   （饱和时取器件规格书的最小 β，通常取 10~20 留余量）

⚠️ 确保晶体管进入深度饱和（Vce(sat) 最小），否则管耗剧增。通常按基极电流为计算值的 2~5 倍设计（过驱动）。

3.3 缺点

1. 导通有固定 Vce(sat) 压降，大电流发热严重
2. 高温易热击穿，不能并联扩流
3. 需要持续基极电流，增加静态功耗

四、MOS 管作为开关管

4.1 四大适用场景

1. 负载电流大（几百 mA 以上）：电机驱动、电源开关、大电流 LED 阵列
2. 高频 PWM 开关（kHz~MHz）：开关电源、D 类功放、电机调速
3. 低功耗要求：MCU 引脚驱动，静态零功耗（栅极不取电流）
4. 低压系统（3.3V/5V）：极低导通压降，减少损耗

4.2 选型六要素

① Vds — 漏源耐压

Vds_rated ≥ 工作电压 × 2~3 倍

预留给关断时的电感反冲、母线浪涌的余量。例如 12V 电机驱动选 30V 以上 MOS。

⚠️ 注意：感性负载（电机、继电器、线圈）关断瞬间会产生数倍于工作电压的尖峰，必须留足耐压余量或加 TVS/续流二极管。

② Rds(on) — 导通内阻

越小，导通功耗越低（P = I² × Rds(on)）。低压大电流场景重点关注。

💡 注意 Rds(on) 是在特定 Vgs 条件下给出的（通常 Vgs=4.5V 或 10V）。3.3V MCU 直接驱动逻辑电平 MOS 时，必须确认 Vgs=3.3V 或 2.5V 时的 Rds(on) 仍然足够小。很多功率 MOS 在 Vgs=3.3V 时并未完全导通。

③ Vgs(th) — 开启电压（阈值电压）

逻辑电平匹配至关重要。

| 系统电压 | 建议 Vgs(th) | |---------|-------------| | 5V 驱动 | ≤ 2V | | 3.3V 驱动 | ≤ 1.5V（最好 ≤ 1V） |

Vgs(th) 是漏极电流达到某一规定小电流（如 1mA）时的栅极电压，不是完全导通电压。完全导通通常需要 Vgs ≈ Vgs(th) + 2~4V。

④ Ciss — 栅极输入电容

Ciss = Cgs + Cgd，决定栅极充放电速度。

• 高速 PWM 选小 Ciss，降低开关损耗
• 但 Ciss 与 Rds(on) 通常成反比（芯片面积权衡）——大电流低阻 MOS 的栅极电容也大
• 高频应用需要专门的栅极驱动芯片（如 IR2104、EG2104）来提供瞬态大电流

⑤ N 沟道 vs P 沟道

| 类型 | 适用位置 | 特点 | |------|---------|------| | N 沟道（NMOS） | 低端开关（负载接在漏极与 Vcc 之间，源极接地） | 相同芯片面积下 Rds(on) 更小、选择更多、价格更低 | | P 沟道（PMOS） | 高端开关（负载接在源极与地之间，漏极接负载） | 驱动简单（栅极拉低即导通），但相同 Rds(on) 下成本更高、选择更少 |

📌 经验：N 沟道优先做低端负载开关；需要高端开关且不想用复杂驱动时才用 P 沟道。对于高耐压、大电流的高端 N 沟道应用，需要自举电路或隔离驱动器。

⑥ 封装与散热

• SOT-23：小电流（<1A）
• SO-8 / DPAK：中电流（1~5A）
• D2PAK / TO-220：大电流（>5A），需铜箔散热或加散热片

4.3 短板

• 低速小负载时，成本比 BJT 略高
• 栅极脆弱——ESD 敏感，手工焊接需注意防静电
• 体二极管（寄生二极管）在反向导通时有时不希望出现（H 桥中需注意死区）

五、栅极驱动设计补充

5.1 为什么需要栅极电阻？

MOS 的栅极等效为一个电容（Ciss 通常几百 pF~几 nF）。开关瞬间需要充放电电流：

Ig = Ciss × dV/dt

直接用 MCU 引脚驱动大 MOS 时，瞬态电流可能超过引脚最大电流（通常 25mA）。应串联栅极电阻：

• Rg 典型值：4.7Ω~100Ω
• Rg 小：开关速度快、损耗低，但振铃和 EMI 增加
• Rg 大：开关平缓、EMI 小，但开关损耗增加
• 可在 Rg 上并联二极管（如 1N4148）实现快开慢关

5.2 栅极下拉

MCU 启动期间引脚为高阻态，MOS 栅极悬空可能误导通。务必在栅极与源极间加 10kΩ~100kΩ 下拉电阻确保默认关断。

5.3 PWM 驱动的损耗构成

MOS 在开关过程中的损耗分为三部分：

总损耗 = 导通损耗 + 开关损耗 + 栅极驱动损耗
       ≈ I²×Rds(on)×D     (D=占空比)
       + 0.5×V×I×(tr+tf)×fsw
       + Qg×Vgs×fsw   (Qg为总栅极电荷，fsw为开关频率)

频率越高，开关损耗占比越大，这也是为什么高频应用需要选择 Qg 小、开关速度快的 MOS。

六、选型决策树

负载电流 < 100mA？
├── 是，且低速 → BJT（最便宜）
└── 否 → 选 MOS
    ├── 电压 < 30V，电流 < 5A → 逻辑电平 NMOS（3.3V/5V 可直驱）
    ├── 电压高、电流大 → 功率 NMOS + 栅极驱动芯片
    └── 需要高端开关且驱动简单 → PMOS（电流不大时）

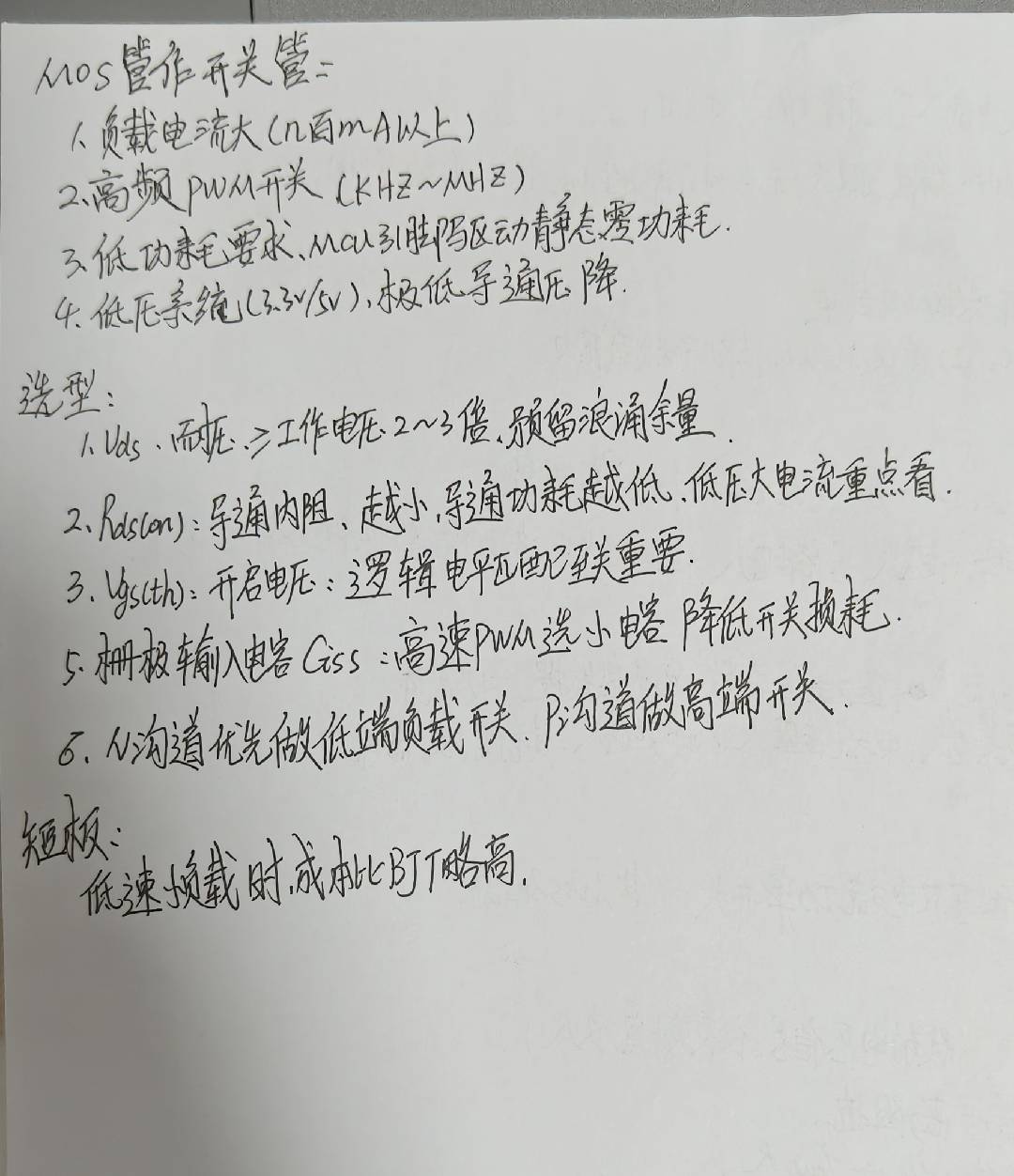

原始笔记照片
