N-12 | 电源设计：LDO 与 DC-DC 对比、纹波噪声机理及电容选型

2026年8月11日
LDODC-DCBuck纹波噪声SS34肖特基电容选型MLCC电源设计

从 LDO 线性稳压与 Buck 降压电路的原理出发，剖析电源纹波与高频噪声的来源、频率与形态区别，详解铝电解/MLCC/钽电容三类电容的特性与典型应用，并补充 SS34 肖特基二极管与反向恢复时间对开关尖峰的影响。

电源是嵌入式系统稳定运行的基石。理解 LDO 与 DC-DC 的本质差异、纹波与噪声的产生机理，以及不同电容的频率特性，是设计低噪声、高可靠性电源的前提。

一、LDO 低压差线性稳压器

LDO（Low Dropout Regulator）本质上是一个可变电阻：内部功率 MOS 等效为可调分压电阻，将多余的电压以热量形式消耗掉。

1.1 工作原理

Vin ──→ [功率MOS(可调电阻)] ──→ Vout
              ↑
         反馈误差放大器 ←── 分压采样
  • 输出电压通过电阻分压反馈到误差放大器，动态调节功率 MOS 的导通电阻
  • 由于 MOS 始终工作在线性区，不存在开关动作，因此输出纹波极小

1.2 优点与缺点

| 维度 | 说明 | |------|------| | 优点 | 输出纹波极小（µV 级）、高频噪声极低、外围器件极简、成本低、占板面积小、EMC 易通过 | | 缺点 | 转换效率取决于 Vin-Vout 压差：η ≈ Vout/Vin，压差越大、电流越大，效率越低，发热严重 |

Dropout 压差：维持稳压所需的最小输入输出压差，典型 LDO 的 dropout 约 0.2~1V。例如 Vout=3.3V 时，Vin 至少需要 3.5V（视具体型号而定）。

1.3 适用场景

  1. 小电流负载：MCU 模拟内核、运放、ADC、时钟晶振供电
  2. 对电源噪声极度敏感的模拟电路：射频、传感器前端、高精度 ADC 参考电压
  3. 输入输出压差不大：如 5V→3.3V、3.3V→1.8V，发热可控
  4. 空间受限、要求电路极简、EMC 易过审的设计

💡 补充：LDO 的 PSRR（电源抑制比）是关键参数，表示对输入纹波的衰减能力，通常以 dB 表示。中低端 LDO 在低频段 PSRR 约 60~80dB，但在 1MHz 以上会急剧下降。对高噪声 DC-DC 后级加一级 LDO 是常见的"开关电源 + 线性稳压"组合方案。

二、DC-DC Buck 降压电路

以集成模块 LM2596 为例分析典型 Buck 电路。

2.1 典型电路

Vin ──┬── [LM2596] �─┬── 33µH ──┬── Vout
      │   FB/OUT     │          │
     680µF         SS34        220µF    RL
      │             ↓           │
     GND           GND         GND
  • SS34 肖特基二极管：为电感提供续流回路（当内部开关 OFF 时）
  • 电感 33µH：储能元件，在开关 ON 时储存能量，OFF 时释放
  • LC 储能滤波：电感 + 220µF 输出电容构成二阶 LC 低通滤波器，将斩波后的方波平均为直流电压
  • 实际效率：80%~95%

2.2 优点与缺点

| 维度 | 说明 | |------|------| | 优点 | 宽压差下依然高效率、大电流优势巨大、可大幅降压 | | 缺点 | 开关尖峰、电感辐射、纹波噪声偏大、外围电路复杂、成本高、轻载效率差（静态损耗占比上升） |

2.3 适用场景

  1. 大电流负载：核心 MCU、电机驱动、显示屏背光等
  2. 输入输出大压差、追求整体功耗效率的场合
  3. 电池供电设备（延长续航的关键）

💡 补充：现代 Buck 转换器常采用同步整流技术，用低 Rds(on) 的 MOSFET 替代续流二极管（SS34），消除二极管正向压降损耗，效率可提升至 95% 以上，尤其在低输出电压（≤3.3V）时优势明显。但同步整流需要防止上下桥臂直通（shoot-through），需加入死区时间控制。

三、电源纹波 vs 高频噪声

这是两个容易混淆的概念，需要从来源、频率、形态三个维度区分。

3.1 纹波（Ripple）

  • 来源：DC-DC 开关周期性充放电，LC 滤波残留的低频周期性波形
  • 频率：等于开关频率，通常 几百 kHz ~ 2MHz
  • 形态：正弦/锯齿类周期波动，幅度一般为 mV 级
  • 本质：差模低频周期性扰动

3.2 噪声（Noise）

  • 来源：MOS 高速开通/关断、二极管反向恢复、环路寄生电感/电容谐振
  • 频率：几十 MHz ~ 上百 MHz 高频尖峰
  • 形态：陡峭毛刺、尖脉冲、振铃
  • 危害：容易耦合进模拟电路造成干扰，EMC 辐射超标

3.3 核心区别

纹波是低频周期性残留波动，噪声是高频开关尖峰毛刺。

  • DC-DC：纹波和噪声两者都有
  • LDO：只有微小噪声，无明显纹波

3.4 纹波与噪声抑制方案

外围滤波策略（高低频搭配）：

| 元件组合 | 作用 | |----------|------| | 高频：10µF + 0.1µF MLCC | 滤除高频开关振铃、二极管反向恢复尖峰、EMI 高频噪声 | | 低频：680µF 电解输入电容 + 220µF 电解输出电容 | 吸收前端电源线寄生电感的电压尖峰；提供瞬间导通的峰值大电流；平滑前级低频波动 | | LC 二阶滤波（电感 + 输出电容） | 压制 150kHz 级的锯齿纹波，保证负载电压平滑 |

⚠️ 补充：实际 PCB 布局时，输入电容应尽可能紧贴 IC 的 VIN 引脚和 GND，形成最小的高频环路面积；输出电容也应靠近电感输出端。环路面积每增大一倍，辐射 EMI 增加约 6dB。

四、电容深度解析

4.1 关键参数

  • ESR（等效串联电阻）：越小，纹波抑制越好、高频滤波越强、负载瞬态响应越好
  • ESL（等效串联电感）：决定电容的自谐振频率（SRF），超过 SRF 后电容呈感性，失去滤波能力
  • 阻抗频率特性：Xc = 1/(2πfC)，容量越大、频率越高，阻抗越小

4.2 铝电解电容

| 特性 | 说明 | |------|------| | 优点 | 容量极大（µF~mF 级）、耐压宽、单价极低，是工频低频滤波的性价比之王 | | 缺点 | ESR 非常大（几十 mΩ~几百 mΩ）、温度特性差、有电解液干涸失效风险、有极性 |

典型用途：

  1. 电源输入端低频大容量储能电容
  2. 工频 50Hz 整流后平滑直流大纹波
  3. 耦合、退耦、低频 RC 滤波

4.3 MLCC 多层陶瓷贴片电容

| 特性 | 说明 | |------|------| | 优点 | ESR 极小（mΩ 甚至 µΩ 级）、ESL 极小、高频性能碾压电解/钽电容、无极性 | | 缺点 | 容量小（通常 ≤100µF）、X7R 等材质存在电压系数（外加 DC 偏压越大实际容量越小）、大容量 MLCC 存在压电效应（鸣叫） |

典型用途：

  1. IC 电源引脚就近 0.1µF 去耦（瞬间供电，抑制电源高频毛刺）——每一个 VCC 引脚旁至少一颗
  2. 高频 RC 滤波、谐振电路
  3. 抑制运放容性负载自激、对运放相位作补偿

💡 补充：MLCC 的**直流偏压效应（DC Bias）**常被忽视。一颗标称 10µF/16V 的 X5R 0805 电容，在施加 5V 直流偏压后实际容量可能仅剩 3~4µF。设计时应根据实际工作电压查阅厂商的 DC Bias 曲线降额使用。另外，陶瓷电容按温度特性分 COG/NP0（最稳定）、X7R（工业级）、Y5V（民用，不推荐用于精密场合）。

4.4 钽电容（固态电解质）

| 特性 | 说明 | |------|------| | ESR | 中等（介于电解和 MLCC 之间） | | 优点 | 容量中等、低频温性能远好于铝电解、寿命长 | | 缺点 | 抗浪涌能力极差，上电瞬间的冲击电流或反向电压极易击穿起火；价格昂贵 |

典型用途：

  1. 主板、工控板、显卡、精密仪器的低压大电流输出滤波（3.3V/5V）
  2. 对温度稳定性要求高的低频储能场合

⚠️ 安全提示：钽电容对电压浪涌极其敏感，设计时耐压应至少降额 50%（即 5V 电路选用 10V 以上耐压的钽电容）。上电冲击电流大的场合建议串联小电阻或使用聚合物钽电容（POSCAP）以降低失效风险。

4.5 电容搭配黄金法则

电源入口:  大容量电解(储能) + 0.1µF MLCC(高频去耦)
IC引脚:    0.1µF MLCC × N (每VCC一个) + 10µF MLCC ( bulk )
敏感模拟:  LDO输出 + 0.1µF MLCC + 可选10Ω+1µF RC滤波器

五、SS34 肖特基二极管与反向恢复时间

5.1 SS34 特性

  • 类型：肖特基二极管（Schottky Barrier Diode）
  • 正向恢复时间：极快（<10ns）
  • 正向压降：约 0.5V（3A 额定电流时）
  • 反向耐压：40V
  • 核心优势：无 PN 结结构，不存在少数载流子存储效应，关断瞬间几乎没有反向恢复电荷

5.2 肖特基 vs 快恢复二极管（FRD）

| 特性 | 肖特基（SS34） | 快恢复（FRD） | |------|---------------|---------------| | 结构 | 金属-半导体结 | 改良型 PN 结 | | 反向恢复时间 trr | <10ns，几乎为零 | 200~500ns | | 正向压降 | 低（~0.5V） | 高（0.7V~1.1V） | | 反向耐压 | 较低（SS34 为 40V） | 极高（1000V 以上） | | 高温特性 | 漏电流急剧上升，有热失控风险 | 漏电流极小，高温特性好 | | 适用 | 低压大电流高频 Buck | 高压整流、PFC 等 |

5.3 反向恢复时间 trr 的物理机制

PN 结在正向导通时，内部存储了大量少数载流子。当外加电压突然反向，这些多余的少子不会瞬间消失，需要一定时间才能完成复合并彻底关断。从反向电压施加到反向电流降至额定漏电流的总时间，即为 trr。

电流
  ↑ IF
  │   Io
  │──────╲
  │       ╲____
  │            ╲  ← 反向恢复峰值电流
  │─────────────┼────→ t
  │           trr
  ↓

反向恢复的危害：

  • t=0 外加电压反向，产生巨大的反向恢复尖峰电流
  • 尖峰流过线路寄生电感，产生高频振铃和电压毛刺
  • 损耗上升、二极管发热、电源纹波变大、EMI 辐射超标

💡 补充：在高频 Buck 电路（>500kHz）中，trr 带来的损耗不可忽视。这也是为什么低压高频场景首选肖特基或同步整流 MOSFET。测量开关节点波形时，如果看到下降沿后有明显的振铃（ringing），通常就是二极管反向恢复与寄生电感谐振所致，可通过优化布局（缩小热回路面积）或加 RC 吸收缓冲（snubber）来抑制。

六、设计经验总结

  1. LDO 和 DC-DC 不是二选一：大电流用 DC-DC 提效率，后级加 LDO 滤噪声，兼顾效率与精度
  2. 电容选型看频率：电解管低频储能、MLCC 管高频去耦、钽电容做温度稳定的中频滤波
  3. 布局 > 选型：再好的电容，走线长了也白搭。去耦电容紧贴引脚，高频环路面积最小化
  4. 二极管看 trr：开关频率越高，反向恢复损耗越严重，必要时选肖特基或同步整流
  5. 纹波看 mV 级低频周期波，噪声看 MHz 级尖峰毛刺，抑制手段不同

原始笔记照片

电源纹波与噪声抑制方案、SS34与反向恢复时间

LDO与DC-DC原理及纹波噪声对比

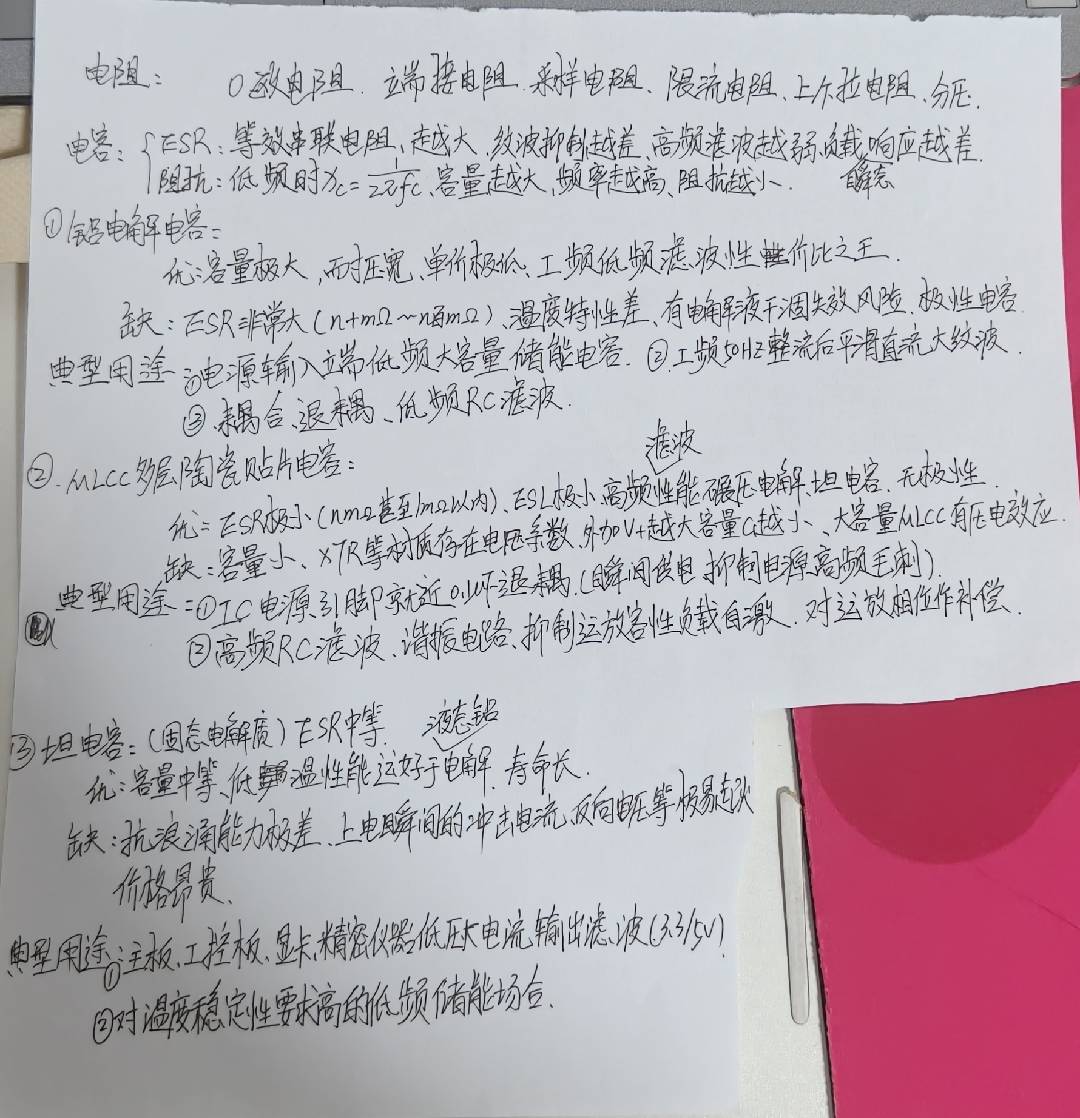

三类电容（铝电解/MLCC/钽电容）特性对比
